工字型
磁芯材质:镍锌、锰锌
外形:卧式、立式(两槽两孔、四槽四孔、无槽双孔、无槽三孔、无槽五孔、六孔等; DR2W 、 DR3W 、 DR4W 、 DR5W )
特点及应用范围 : 体积小,输出电流大,扼流性能强,分布电容小,广泛应用于电子镇流器、节能灯、收录机、不间断电源、 EMC 、滤波器、家用电器等。
以下仅为例示尺寸,我公司可根据客户要求进行定制。

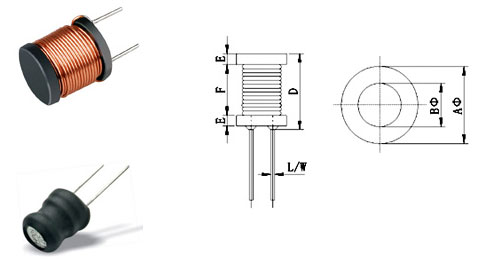

序号 | 针数 | 尺寸(mm) | ||||
ΦA( ±0.10) | ΦB( ±0.10) | D( ±0.20) | E( ±0.20) | F( ±0.20) | ||
DR2W 3×4 | 3.5 | 3.5 | 1.5 | 4.0 | 1.25 | 1.5 |
DR2W 4×5.5 | 4.0 | 23.5 | 2.0 | 5.5 | 1.6 | 2.3 |
DR2W 6×8.3 | 6.0 | 31 | 2.5 | 8.3 | 2.15 | 4.0 |
DR2W 8×10 | 8.0 | 36 | 3.5 | 10.0 | 2.25 | 5.5 |
DR2W 9×12 | 9.0 | 23.5 | 4.0 | 12.0 | 2.5 | 7.0 |
DR2W 10×12 | 10.0 | 23.5 | 4.0 | 12.0 | 2.5 | 7.0 |
DR2W 10×16 | 10.3 | 31 | 5.0 | 16.0 | 3.0 | 10.0 |
DR2W 14×15 | 14.0 | 36 | 5.3 | 15.0 | 3.0 | 9.0 |
DR2W 16×18 | 16.0 | 36 | 8.0 | 18.0 | 2.75 | 12.5 |
DR2W 18×18 | 118.0 | 23.5 | 10.0 | 18.0 | 4.0 | 10.0 |
DR2W 18×20 | 18.0 | 23.5 | 10.0 | 20.0 | 5.0 | 10.0 |
