ER 型
特点及应用范围 : 具有损耗小、输出功率大、工作频率宽,温升低,性能稳定等特点。广泛应用电视机电源、显示器、开关电源、导航等。
以下仅为例示尺寸,我公司可根据客户要求进行定制。

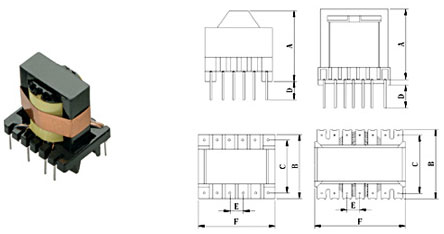

序号 | 针数 | 尺寸(mm) | TYPE | |||||
A | B | C±0.5 | D±0.5 | E | F | |||
ER25.5 | 8 | 19.5 | 19.7 | 12.5 | 4 | 5 | 25.5 | V |
ER28 | 12 | 30.5 | 23 | 17.5 | 4 | 5 | 31 | V |
ER28 | 12 | 23.1 | 28.2 | 25 | 4 | 5 | 29.1 | H |
ER28 | 12 | 36 | 27 | 20 | 4 | 5 | 30 | V |
ER28 | 12 | 26.3 | 37.1 | 30 | 4 | 5 | 30.2 | H |
ER33 | 14 | 37.5 | 28 | 22.5 | 4 | 5 | 36 | V |
ER35 | 14 | 43.5 | 28 | 22.5 | 4 | 5 | 35.5 | V |
ER35 | 16 | 29.1 | 40.3 | 35.4 | 4 | 5 | 40.3 | H |
ER39 | 16 | 46 | 31.1 | 25 | 4 | 5 | 43.1 | V |
ER39 | 16 | 33 | 41.5 | 30.85 | 4 | 7.5 | 42.3 | H |
ER40 | 16 | 48 | 31.1 | 25 | 4 | 5 | 43.1 | V |
ER4215 | 14 | 45.5 | 30 | 25 | 5 | 5 | 42 | V |
ER4220 | 14 | 44 | 37.5 | 36 | 5 | 5 | 42 | V |
