RM 型
特点及应用范围 : 具有漏磁小，损耗低，工作频率宽，抗干扰性能强等特点。广泛应用于开关电源、传真机、电视机、显示器等。
以下仅为例示尺寸，我公司可根据客户要求进行定制。

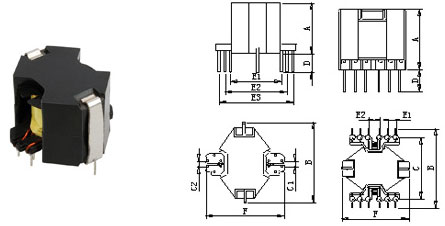

| 序号 | 针数 | 尺寸(mm) | FIG | ||||||||
| A | B | C1 | C2 | D±0.5 | E1 | E2 | E3 | F | |||
| RM-4 | 6 | 7.8 | 13.5 | 1.8 | 3.6 | 4.2 | 7.2 | 10.8 | 12.6 | 1 | |
| RM-5 | 6 | 7.2 | 15.5 | 1.8 | 3.6 | 4.4 | 10.8 | 14.4 | 16 | 1 | |
| RM-6 | 6 | 13.5 | 18.5 | 1.8 | 3.6 | 4.7 | 14.4 | 18 | 20.7 | 1 | |
| RM-6-1 | 8 | 12.8 | 18.5 | 15.2 | 4.2 | 3.8 | 5.08 | 18.5 | 2 | ||
| RM-8 | 12 | 12.1 | 23.5 | 3.6 | 7.2 | 5 | 14.4 | 18 | 21.6 | 24 | 1 |
| RM-8-1 | 12 | 17.5 | 29.8 | 20.3 | 4.4 | 3.8 | 5.08 | 23.4 | 2 | ||
| RM-10 | 12 | 13.4 | 28.5 | 3.6 | 7.2 | 4 | 18 | 21.6 | 28.1 | 1 | |
| RM-10-1 | 12 | 19.6 | 39.4 | 28 | 4.5 | 3.8 | 5.12 | 20 | 23.3 | 2 | |
| RM-12 | 12 | 17.7 | 38.5 | 3.6 | 10.8 | 6.3 | 21.5 | 28.7 | 35.9 | 38.5 | 1 |
| RM-12-1 | 12 | 23.7 | 45.2 | 33 | 4.5 | 5.08 | 5.1 | 28.4 | 2 | ||
| RM-14 | 12 | 29 | 48.4 | 35.6 | 4.8 | 5.08 | 7.62 | 31.4 | 2 | ||
 |
